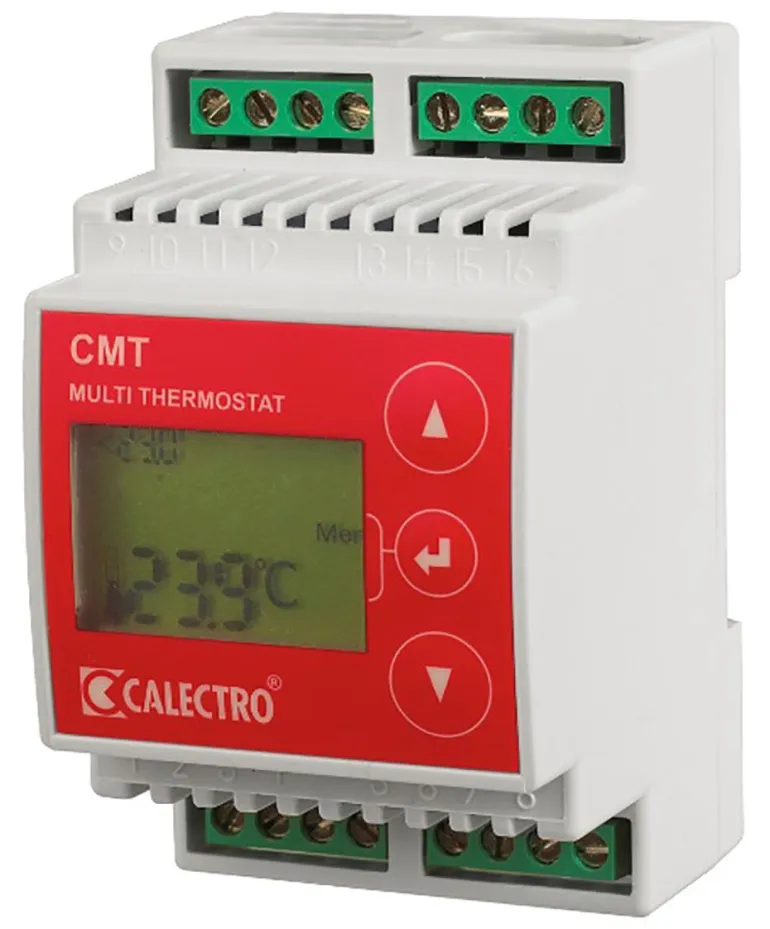

Multitermostaatti

CMT:hen voidaan syöttää 24 V:n vaihto-/tasavirtaa liittimestä 15–16 tai 230 V:n vaihtovirtaa liittimestä 1–2. CMT:ssä on kaksi vaihtavaa potentiaalivapaata relelähtöä (5 A, 250 V) ja säädettävä hystereesi (kytkentäero), joka on keskitetty asetusarvon yläpuolelle. Käynnistyksen aikana ja lämpötila-anturia vaihdettaessa CMT suorittaa itsetarkistuksen. Jos lämpötila-anturissa on virhe, näytössä näkyy Er0, ja jos anturissa on oikosulku, näytössä näkyy Er1. Lämmitystermostaatin tehdasasetus on 0,6 °C ja jäähdytystermostaatin 1,0 °C. Hälytystoiminnoissa ei käytetä hystereesiä. CMT:n lämpötilamittausta voidaan tarvittaessa säätää. Alue: -3,0 °C – +3,0 °C, 0,1 °C:n lisäyksin. Hälytyssovelluksissa (sovellukset 6–9) on mahdollista asettaa hälytyksen viiveaika (0–120 minuuttia), esim. jotta sulatus olisi mahdollinen ilman hälytystä. Vesikourutermostaattien sovelluksissa (sovellukset 10 ja 11) voidaan asettaa jälkikäyntiaika (0–120 minuuttia) sulatuksen varmistamiseksi. CMT valvoo lämpötila-anturia ja katkaisee lämmityksen tai jäähdytyksen, jos anturin piirissä on oikosulku tai virhe. Hälytyssovelluksissa (sovellukset 6–9) releet deaktivoidaan (käynnistää hälytyksen) anturin vian ilmetessä. Sovelluksissa 10 ja 11 (vesikourutermostaatti) releet vaativat lämpöä anturivian sattuessa jääpuikkojen muodostumisen estämiseksi. Sovelluksessa 11 rele 2 toimii vikailmoitusreleenä. CMT asennetaan DIN-kiskoon, ja se on sopiva Norm-koteloihin.

11 sisäänrakennettua ja valittavissa olevaa toimintoa:
Sovellus 1: 1-vaiheinen lämmitystermostaatti
Sovellus 2: 1-vaiheinen jäähdytystermostaatti
Sovellus 3: 2-vaiheinen lämmitystermostaatti
Sovellus 4: 2-vaiheinen jäähdytystermostaatti
Sovellus 5: 2-vaiheinen lämmitys- ja jäähdytystermostaatti
Sovellus 6: 1-vaiheinen jäähdytystermostaatti alilämpötilan hälytyksellä
Sovellus 7: 1-vaiheinen lämmitystermostaatti ylilämpötilan hälytyksellä
Sovellus 8: 2-vaiheinen ylilämpötilan hälytys
Sovellus 9: Korkean ja matalan lämpötilan hälytys
Sovellus 10: Vesikourutermostaatti
Sovellus 11: Vesikourutermostaatti kokonaisluvulla, rele 2 = vikarele
